Thông tin chi tiết sản phẩm:
|
| Thương hiệu: | BOE | Kích thước đường chéo: | 10,4" |
|---|---|---|---|
| Nghị quyết: | 800(RGB)×600, SVGA 96PPI | Đánh dấu Dim.: | 236(H)×176,9(V) ×5,9(D) mm |
| độ sáng: | 300 cd/m² (Điển hình) | Góc nhìn: | 70/70/60/70 (Điển hình)(CR≥10) |
| Môi trường: | Operating Temperature: -20 ~ 70 °C ; Nhiệt độ hoạt động: -20 ~ 70 °C; Storage Tempe |
| Thông tin cơ bản: | Tên thương hiệu | Tên mô hình 1 Tương thích | Loại | Tên giả mẫu |
|---|---|---|---|---|
| BA104S01-200 | a-Si TFT-LCD, LCM | TT104S0M-NW0 | ||
| Đánh giá tối đa: | RoHS | Nhiệt độ hoạt động | Nhiệt độ lưu trữ | Mức rung động |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Kích thước màn hình: | 10.4 | |||
|---|---|---|---|---|
| Tính năng pixel: | Số pixel | Định dạng pixel | Điểm Pitch (H × V) | Pixel Pitch (H × V) |
| 800 ((RGB) × 600, SVGA | Dải dọc RGB | 0.088×0.264 mm | 0.264 × 0,264 mm [96PPI] | |
| Kích thước cơ khí: | Khu vực hiển thị (H × V) | Mở Bezel (H × V) | Chiều tổng thể (H × V) | Độ sâu tổng thể |
| 211.2 × 158,4 mm | 215.0×162.0 mm | 236 × 176,9 mm | 5.6±0.3 mm | |
| Các đặc điểm: | Hình dạng | Tỷ lệ diện tích (H: V) | Định hướng | Phong cách hình |
| Chiếc hình chữ nhật phẳng | 4:3 | Loại cảnh quan | ||
| Chi tiết khác: | Vật thể | Bìa tấm bảng | Điều trị bề mặt | |
| 290g (thông thường) | - | Rõ rồi. | ||
| Hố & Kẹp: | Các lỗ gắn mặt (4-Φ2.5, 2-R1.25) bên trái, bên phải bezel | |||
| Thông tin cơ bản: | Độ sáng | Chế độ làm việc | Tỷ lệ tương phản |
|---|---|---|---|
| 300 cd/m2 (Typ.) | TN, thường màu trắng, truyền | 8001 (Typ.) (Transmissive) | |
| Tầm nhìn tốt tại | góc nhìn | Thời gian phản ứng | |
| 12 giờ. | 70/70/60/70 (loại) ((CR≥10) | 30 (Typ.) ((Tr+Td) (ms) | |
| Màu hiển thị: | Nhiệt độ màu: | Màu hỗ trợ | Định vị màu sắc |
| 9201K | 262K/16.2M (6 bit / 6 bit + FRC) | X:0.288; Y:0.288 | |
| 1931 Color Gamut: | Tỷ lệ NTSC | Bao phủ sRGB | Adobe RGB Coverage |
| 52% | 73% | 55% | |
| Mức độ bảo hiểm DCI-P3 | Rec.2020 Bao gồm | Nhận xét | |
| 54% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Đơn nhất màu trắng: | 1.25/1.43 (Loại./tối đa.) | ||
| Điện tín hiệu: | Điện áp đầu vào | Dòng điện đầu vào | Tiêu thụ năng lượng | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 320/480mA (Loại./Tối đa.) | 1.056/1.6W (Loại./Tối đa.) | ||||
| Tính năng giao diện: | Loại tín hiệu | Loại vật lý | Vị trí giao diện | |||
| LVDS (1 ch, 6/8 bit) | Bộ kết nối | |||||
| Chi tiết giao diện: | Tên thương hiệu | Tên mô hình | Số tiền | Đinh | Pin Pitch | Cấu hình chân |
| STM | MSB24013P20 | 1 chiếc | 20 chân | 1.0 mm | LVDS-20P1C8B-020D | |

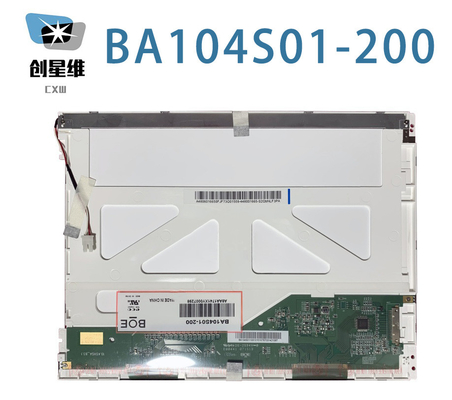

Các pixel ống được sắp xếp theo sọc dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động là 211.2 ((W) × 158.4 ((H) mm, kích thước đường viền là 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, kích thước khu vực xem là 215.0 ((W) × 162.0(H) mm, với bề mặt xử lý Clear, trọng lượng ròng 290g (Typ.). Là một TN, Thông thường trắng, sản phẩm LCM truyền, BA104S01-200 có thể cung cấp 300 cd / m2 hiển thị độ sáng 800:1 tỷ lệ tương phản truyền, 70/70/60/70 (Typ.) ((CR≥10) (L/R/U/D) góc nhìn, hướng nhìn tốt nhất lúc 12 giờ và thời gian phản ứng 30 (Typ.) ((Tr+Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 6 bit / 6 bit + FRC cho mỗi điểm, do đó trình bày một bảng màu 262K/16.2M, cũng với hiệu suất gam màu 50% (NTSC).Sản phẩm này đã áp dụng 6S4P WLED như là hệ thống chiếu sáng hậu mà được đặt như loại đèn Edge (bên trên) và có thời gian hoạt động 30K giờBA104S01-200 sử dụng LVDS (1 ch, 6/8-bit) như là hệ thống đầu vào tín hiệu, được kết nối bởi 20 chân kết nối với điện áp nguồn 3.3V (loại)
