Thông tin chi tiết sản phẩm:
|
| Thương hiệu: | BOE | Kích thước đường chéo: | 10,4" |
|---|---|---|---|
| Nghị quyết: | 800(RGB)×600, SVGA 96PPI | độ sáng: | 350 cd/m² |
| Góc nhìn: | 80/80/65/75 (loại) ((CR≥10) | Môi trường: | Operating Temperature: -20 ~ 70 °C ; Nhiệt độ hoạt động: -20 ~ 70 °C; Storage Tempe |
| Thông tin cơ bản: | Nhà sản xuất | Mô hình bảng 1 Tương thích | Loại bảng | Tên giả |
|---|---|---|---|---|

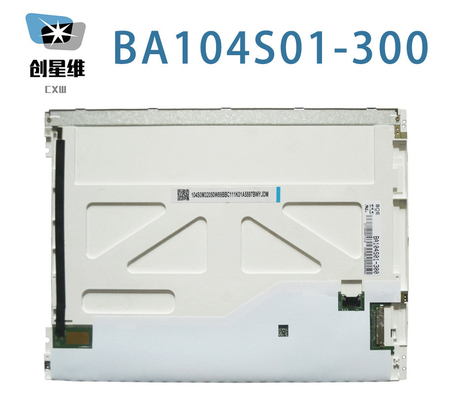

| BA104S01-300 | a-Si TFT-LCD, LCM | ET104S0M-N10 | ||
| Môi trường: | Nhà nước RoHS | Tiếp tục điều hành. | Nhiệt độ lưu trữ. | Mức rung động |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Thông tin cơ bản: | Độ sáng (cd/m2) | góc nhìn (L/R/U/D) | Thời gian phản hồi (ms) |
|---|---|---|---|
| 350 (thông thường) | 80/80/65/75 (loại) ((CR≥10) | 30 (Typ.) ((Tr+Td) | |
| Nhìn tốt nhất | Chế độ hiển thị | Tỷ lệ tương phản | |
| 12 giờ. | TN, thường màu trắng, truyền | 800: 1 (Typ.) (Truyền thông) | |
| Màu hiển thị: | Nhiệt độ màu | Hiển thị màu sắc | Định tọa độ màu trắng |
| 8455K | 262K/16.2M (6 bit / 6 bit + FRC) | X:0.284; Y:0.320 | |
| 1931 Color Gamut: | Tỷ lệ NTSC | Bao phủ sRGB | Adobe RGB Coverage |
| 57% | 80% | 60% | |
| Mức độ bảo hiểm DCI-P3 | Rec.2020 Bao gồm | Nhận xét | |
| 60% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Phong cách màu trắng: | 1.25/1.43 (Loại./Tối đa.) | ||
| Kích thước bảng: | 10.4 | |||
|---|---|---|---|---|
| Tính năng pixel: | Định dạng pixel | Cấu hình pixel | Pixel Pitch (mm) | Điểm Pitch (mm) |
| 800 ((RGB) × 600 [SVGA] | Dải dọc RGB | 0.264×0.264 [96PPI] | 0.088×0.264 | |
| Kích thước cơ khí: | Vùng hoạt động (mm) | Phạm vi Bezel (mm) | Kích thước phác thảo (mm) | Độ sâu đường viền (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.0 ((H) × 162.0 ((V) | 236 ((H) × 176.9 ((V) | 5.6±0.3 mm | |
| Các đặc điểm: | Hình thức yếu tố | Định hướng | Tỷ lệ khía cạnh | Phong cách hình |
| Chiếc hình chữ nhật phẳng | Loại cảnh quan | 4(H:V) | ||
| Lắp đặt: | Các lỗ gắn mặt (4-Φ2.5, 2-R1.25) bên trái, bên phải bezel | |||
| Chi tiết khác: | Trọng lượng | Bìa tấm bảng | Điều trị | |
| 300g (tối đa) | - | Antiglare (Haze 25%) | ||
| Tính năng đèn: | Loại | Vị trí | Số lượng | Hình dạng | Cuộc sống (Thời gian) | Chuyển đèn |
|---|---|---|---|---|---|---|
| WLED | Loại đèn cạnh (phía trên) | 6S4P | Mảng | 30K ((Min.) | - | |
| WLED Electrical: | Cung cấp điện áp | Cung cấp hiện tại | Sức mạnh | |||
| 19.2/19.8V (Loại./Tối đa.) | 100mA (Typ.) | 1.92/1.98W (Loại./Tối đa.) | ||||
| Tính năng giao diện: | Vị trí | Động cơ đèn nền | Loại | |||
| - | Với trình điều khiển LED | Bộ kết nối | ||||
| Chi tiết giao diện: | Thương hiệu | Mô hình | Pin Pitch | Số pin | Số lượng | Cấu hình |
| STM | MSB24038P5 | 1.25 mm | 5 chân | 1 chiếc | ||
| Người lái xe điện: | Cung cấp điện áp | Cung cấp hiện tại | Tiêu thụ năng lượng | |||
| 12.0±0.5V | - | 2.42/2.84W (Loại./Tối đa.) | ||||
| Phanele điều khiển điện: | Cung cấp điện áp | Cung cấp hiện tại | Sức mạnh | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 150/180mA (Loại./Tối đa.) | 0.50/0.59W (Loại./Tối đa.) | ||||
| Tính năng giao diện: | Vị trí | Tín hiệu | Loại | |||
| - | LVDS (1 ch, 6/8 bit) | Bộ kết nối | ||||
| Chi tiết kết nối: | Thương hiệu | Mô hình | Pin Pitch | Số pin | Số lượng | Cấu hình |
| STM | MSB24013P20HA | 1.0 mm | 20 chân | 1 chiếc | ||
Các điểm ảnh được sắp xếp theo dải dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động là 211.2 ((W) × 158.4 ((H) mm, kích thước phác thảo là 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, kích thước khu vực xem là 215.0 ((W) × 162.0(H) mm, với xử lý bề mặt của Antiglare (Haze 25%), trọng lượng ròng là 300g (Max.).1 tỷ lệ tương phản truyền, 80/80/65/75 (Typ.) ((CR≥10) (L/R/U/D) góc nhìn, hướng nhìn tốt nhất lúc 12 giờ và thời gian phản ứng 30 (Typ.) ((Tr+Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 6 bit / 6 bit + FRC cho mỗi điểm, do đó trình bày một bảng màu 262K/16.2M, cũng với hiệu suất gam màu 55% (NTSC).Sản phẩm này đã áp dụng 6S4P WLED như là hệ thống chiếu sáng hậu mà được đặt như loại đèn Edge (bên trên) và có thời gian hoạt động 30K giờBA104S01-300 sử dụng LVDS (1 ch, 6/8-bit) như là hệ thống đầu vào tín hiệu, được kết nối bởi 20 chân
