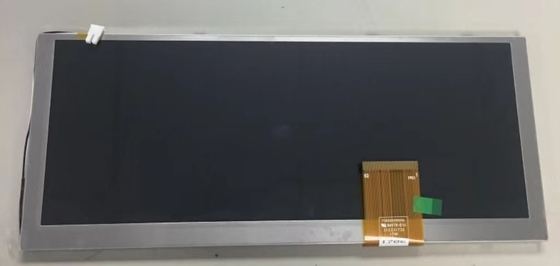

Thông tin chi tiết sản phẩm:
|
| Thương hiệu: | CPT | Kích thước đường chéo: | 10.3" |
|---|---|---|---|
| Nghị quyết: | 1280(RGB)×480, DVGA 133PPI | độ sáng: | 800 cd/m2 |
| Góc nhìn: | 85/85/85/85 (Điển hình)(CR≥10) | Môi trường: | Nhiệt độ hoạt động: -20 ~ 70 °C; Nhiệt độ lưu trữ: -30 ~ 80 °C; Mức rung động: 2.9G (28.4 m/s2) |
| Thông tin cơ bản: | Nhà sản xuất | Mô hình bảng | Loại bảng | Tên giả |
|---|---|---|---|---|
| CLAA103WA01 | a-Si TFT-LCD, LCM | - | ||
| Môi trường: | Nhà nước RoHS | Tiếp tục điều hành. | Nhiệt độ lưu trữ. | Mức rung động |
| -20 ~ 70 °C | -30 ~ 80 °C | 2.9G (28,4 m/s2) |
| Thông tin cơ bản: | Độ sáng (cd/m2) | góc nhìn (L/R/U/D) | Thời gian phản hồi (ms) |
|---|---|---|---|
| 800 (Typ.) | 85/85/85/85 (loại) ((CR≥10) | 25 (Typ.) ((Tr+Td) | |
| Nhìn tốt nhất | Chế độ hiển thị | Tỷ lệ tương phản | |
| Đối xứng | HFFS, thường màu đen, truyền | 1000: 1 (Typ.) (Transmissive) | |
| Màu hiển thị: | Nhiệt độ màu | Hiển thị màu sắc | Định tọa độ màu trắng |
| 7488K | 262K/16.7M (6-bit / 8-bit) | X:0.300; Y:0.312 | |
| 1931 Color Gamut: | Tỷ lệ NTSC | Bao phủ sRGB | Adobe RGB Coverage |
| 75% | 92% | 74% | |
| Mức độ bảo hiểm DCI-P3 | Rec.2020 Bao gồm | Nhận xét | |
| 78% | 56% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Phong cách màu trắng: | 1.18/1.43 (Loại./Tối đa.) | ||
| Hiệu suất: | Công nghệ 3D | Nhìn thấy ánh sáng mặt trời | Phản xạ |
| - | Ánh sáng mặt trời có thể đọc | ||
| Kích thước bảng: | 10.3 | |||
|---|---|---|---|---|
| Tính năng pixel: | Định dạng pixel | Cấu hình pixel | Pixel Pitch (mm) | Điểm Pitch (mm) |
| 1280 ((RGB) × 480 [DVGA] | Dải dọc RGB | 0.1905×0.1905 [133PPI] | 0.0635 x 0.1905 | |
| Kích thước cơ khí: | Vùng hoạt động (mm) | Phạm vi Bezel (mm) | Kích thước phác thảo (mm) | Độ sâu đường viền (mm) |
| 243.84 ((H) × 91.44 ((V) | 246.84 ((H) × 94.44 ((V) | 265.2 ((H) × 109.8 ((V) | 7.2±0.3 mm | |
| Các đặc điểm: | Hình thức yếu tố | Định hướng | Tỷ lệ khía cạnh | Phong cách hình |
| Chiếc hình chữ nhật phẳng | Loại cảnh quan | 8(H:V) | ||
| Lắp đặt: | Không có | |||
| Chi tiết khác: | Trọng lượng | Bìa tấm bảng | Điều trị | |
| 260g (Typ.) | - | Antiglare (Haze 25%) | ||
| Tính năng đèn: | Loại | Vị trí | Số lượng | Hình dạng | Cuộc sống (Thời gian) | Chuyển đèn |
|---|---|---|---|---|---|---|
| WLED | Loại đèn cạnh | 9S3P | Mảng | 30K ((Min.) | - | |
| WLED Electrical: | Cung cấp điện áp | Cung cấp hiện tại | Sức mạnh | |||
| 26.96±3.15V | 210mA (Typ.) | 5.66W (Typ.) | ||||
| Tính năng giao diện: | Vị trí | Động cơ đèn nền | Loại | |||
| - | Không. | Bộ kết nối | ||||
| Chi tiết giao diện: | Thương hiệu | Mô hình | Pin Pitch | Số pin | Số lượng | Cấu hình |
| JST | BHSR-02VS-1 | 3.5 mm | 2 chân | 1 chiếc | BLE-2PINS-AC | |
| Phanele điều khiển điện: | Cung cấp điện áp | Cung cấp hiện tại | Sức mạnh | |||
|---|---|---|---|---|---|---|
| 3.3/13.0/22.0/-6.0V (Loại) ((DVDD/AVDD/VGH/VGL) | 25/30/0.5/0.5mA (Loại) ((DIDD/AIDD/IGH/IGL) | 486.5/923.5mW (Loại./Tối đa.) | ||||
| Tính năng giao diện: | Vị trí | Tín hiệu | Loại | |||
| - | LVDS (1 ch, 6/8 bit) | FPC | ||||
| Chi tiết về FPC: | Thương hiệu | Mô hình | Pin Pitch | Số pin | Số lượng | Cấu hình |
| 0.5 mm | 60 chân | 1 chiếc | ||||

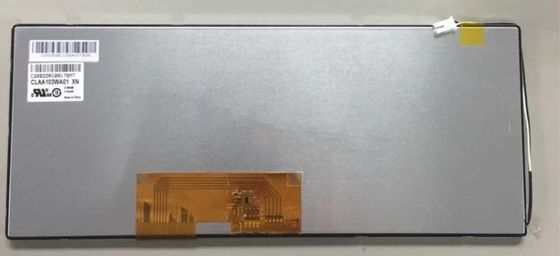

Các điểm ảnh được sắp xếp theo dải dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động là 243.84 ((W) × 91.44 ((H) mm, kích thước phác thảo là 265.2 ((W) × 109.8 ((H) × 7.5 ((D) mm, kích thước khu vực xem là 246.84 ((W) × 94.44 ((H) mm, với xử lý bề mặt của Antiglare (Haze 25%), trọng lượng ròng là 260g (Typ.).:1 tỷ lệ tương phản truyền, 85/85/85/85 (Typ.) ((CR≥10) (L / R / U / D) góc nhìn, hướng nhìn tốt nhất trên Symmetry, và thời gian phản ứng là 25 (Typ.) ((Tr + Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 6 bit / 8 bit cho mỗi chấm, do đó trình bày một bảng màu 262K/16.7M, cũng với hiệu suất gam màu 70% (NTSC).Sản phẩm này áp dụng 9S3P WLED như nó là hệ thống chiếu sáng hậu mà đã được đặt như loại đèn Edge và có một thời gian hoạt động của 30K giờCLAA103WA01 XN sử dụng LVDS (1 ch, 6/8-bit) như hệ thống đầu vào tín hiệu, được kết nối bởi 60 pin FPC với điện áp nguồn 3.3/13.0/22.0/-6.0V (Loại) (DVDD/AVDD/VGH/VGL).
