Thông tin chi tiết sản phẩm:
|
Thương hiệu: | BOE | Kích thước đường chéo: | 16.0" |
---|---|---|---|
Nghị quyết: | 2560(RGB)×1600, WQXGA 188PPI | độ sáng: | 500 cd/m² |
Góc nhìn: | 89/89/89/89 (Điển hình)(CR≥10) | Môi trường: | Operating Temp.: 0 ~ 50 °C ; Nhiệt độ hoạt động: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 |

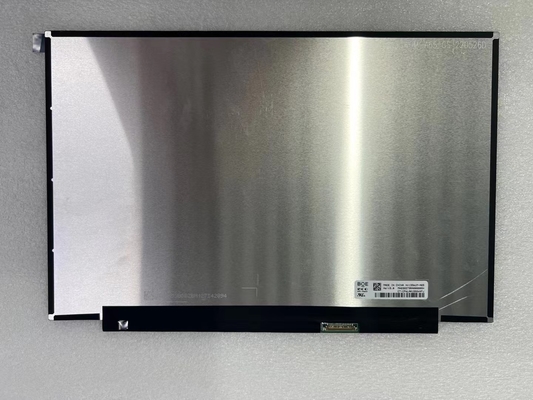

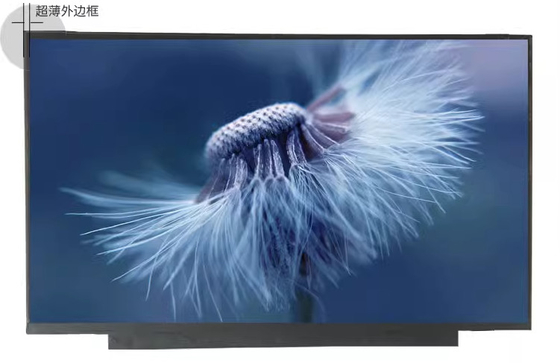

Thông tin cơ bản: | Thương hiệu bảng điều khiển | Mô hình bảng | NE160QDM-NY1 | |
---|---|---|---|---|
Kích thước đường chéo | 16.0" | Ứng dụng |
|
|
Loại bảng | Oxide TFT-LCD, LCM | Tên giả mẫu | BOE0985 BOE0990 | |
Độ tin cậy: | Tiếp tục điều hành. | 0 ~ 50 °C | Nhiệt độ lưu trữ. | -20 ~ 60 °C |
Nhà nước RoHS | Đánh giá rung động | 1.5G (14.7 m/s2) |
Tính năng pixel: | Định dạng pixel | 2560 ((RGB) × 1600 [WQXGA] | Điểm Pitch | 0.04488 × 0,13464 mm (H × V) |
---|---|---|---|---|
Cấu hình | Dải dọc RGB | Pixel Pitch | 0.13464 × 0,13464 mm (H × V) [188PPI] | |
Kích thước cơ khí: | Khu vực hiển thị | 344.678 × 215.424 mm (H × V) | Khu vực Bezel | - |
Đánh dấu Dim. | 349.68 × 224,42 mm (H × V) | Độ sâu phác thảo | 2.45/4.6 (Loại./Tối đa.) mm | |
Các đặc điểm: | Hình thức yếu tố | Chiếc hình chữ nhật phẳng | Định hướng | Loại cảnh quan |
Tỷ lệ khía cạnh | 16:10 (H:V) | Phong cách hình | Mỏng (PCBA cong, T≤3.0mm) | |
Hố & Kẹp: | Không có | |||
Các đặc điểm khác: | Trọng lượng | 312g (tối đa) | Bề mặt | Lớp phủ chống chói, Lớp phủ cứng (3H) |
Thông tin cơ bản: | Độ sáng | 500 cd/m2 (Typ.) | Tỷ lệ tương phản | 12001 (Typ.) (Transmissive) |
---|---|---|---|---|
góc nhìn | 89/89/89/89 (loại) | Chế độ quang học | ADS, thường là màu đen, truyền | |
Hướng nhìn | Đối xứng | Thời gian phản ứng | 25 (Typ.) ((Tr+Td), 3 (Typ.) ((G đến G) ((OD) (ms) | |
Hiệu suất màu: | Chromaticity | Wx:0.313;; Wy:0.329 | Số màu | 1.06B (8-bit + FRC) |
Nhiệt độ màu | 6485K | Sự đồng nhất màu trắng | - | |
1931 Color Gamut: | Tỷ lệ NTSC | 76% | sRGB | 100% bảo hiểm |
Adobe RGB | 78% phủ sóng | DCI-P3 | 79% | |
Rec.2020 | 57% phủ sóng | Nhận xét | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Tính năng đèn nền: | Hình dạng đèn | 8 dây | Loại đèn | WLED | Thời gian sống | 15K ((Min.) (Hour) |
---|---|---|---|---|---|---|
Thay thế | - | Số tiền | 10S8P | Vị trí | Loại đèn cạnh | |
Tính năng giao diện: | Loại | Bao gồm trong giao diện tín hiệu | Vị trí | - | Máy điều khiển đèn | Với trình điều khiển LED |
Người lái xe điện: | Điện áp đầu vào | 5/12/21V (Loại./Tối đa.) | Lưu lượng hiện tại | 398.3mA (tối đa) | ||
Tiêu thụ | 4.78W (tối đa.) |
Hệ thống tín hiệu: | eDP (4 làn đường), eDP1.4, HBR3 (8,1G/đường dây) | Điện áp logic | - | |||
---|---|---|---|---|---|---|
Điện tín hiệu: | Điện áp đầu vào | 3.3V (Typ.) | Lưu lượng hiện tại | 561mA (tối đa) | ||
Tiêu thụ | 1.85/2.0W (tối đa) | |||||
Tính năng giao diện: | Loại | Bộ kết nối | Vị trí | |||
Chi tiết kết nối: | Thương hiệu | Mô hình | Pin Pitch | Đinh | Số tiền | Cấu hình |
STM | MSAK24025P40 | 0.5 mm | 40 chân | 1 chiếc |
có các pixel được sắp xếp theo sọc dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động 344.678 ((W) × 215.424 ((H) mm, kích thước phác thảo là 349.68 ((W) × 224.42 ((H) × 4.6 ((D) mm,với xử lý bề mặt của Antiglare, lớp phủ cứng (3H), trọng lượng ròng 312g (tối đa), hình dạng Slim (PCBA Bent, T≤3.0mm).NE160QDM-NY1 có thể cung cấp 500 cd / m2 hiển thị độ sáng 1200Cụ thể, tỷ lệ tương phản truyền, góc nhìn 89/89/89/89/89 (Typ.) (CR≥10) (L/R/U/D), hướng nhìn tốt nhất trên Symmetry, và thời gian phản ứng 25 (Typ.) (Tr+Td), 3 (Typ.) (G đến G) (OD) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 8-bit + FRC cho mỗi điểm, do đó trình bày một bảng màu 1,06B, cũng với hiệu suất gam màu 100% (sRGB).Sản phẩm này áp dụng 10S8P WLED như nó là hệ thống chiếu sáng hậu mà đã được đặt như loại đèn Edge và có một thời gian hoạt động của 15K giờNE160QDM-NY1 sử dụng eDP (4 Lanes) như là hệ thống đầu vào tín hiệu, được kết nối bởi 40 chân kết nối với điện áp cung cấp 3.3V (Typ.)
