Thông tin chi tiết sản phẩm:
|
| Thương hiệu: | BOE | Kích thước đường chéo: | 13,5" |
|---|---|---|---|
| Nghị quyết: | 2256(RGB)×1504 201PPI | độ sáng: | 400 cd/m² |
| Góc nhìn: | 85/85/85/85 (Điển hình)(CR≥10) | Môi trường: | Operating Temp.: 0 ~ 50 °C ; Nhiệt độ hoạt động: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 |

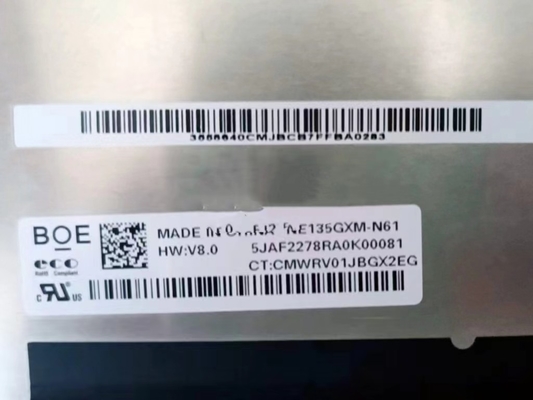

| Thông tin cơ bản: | Thương hiệu bảng điều khiển | Mô hình bảng | NE135GXM-N61 | |
|---|---|---|---|---|
| Kích thước đường chéo | 13.5" | Ứng dụng | ||
| Loại bảng | Oxide TFT-LCD, LCM | Tên giả mẫu | BOE0A76 | |
| Độ tin cậy: | Tiếp tục điều hành. | 0 ~ 50 °C | Nhiệt độ lưu trữ. | -20 ~ 60 °C |
| Nhà nước RoHS | Đánh giá rung động | 1.5G (14.7 m/s2) |
| Tính năng pixel: | Định dạng pixel | 2256 ((RGB) × 1504 | Điểm Pitch | 0.0421 × 0,1263 mm (H × V) |
|---|---|---|---|---|
| Cấu hình | Dải dọc RGB | Pixel Pitch | 0.1263 × 0,1263 mm (H × V) [201PPI] | |
| Kích thước cơ khí: | Khu vực hiển thị | 284.933 × 189.955 mm (H × V) | Khu vực Bezel | - |
| Đánh dấu Dim. | 289.93 × 200,91 mm (H × V) | Độ sâu phác thảo | 2.0/3.8 (Loại./Tối đa.) mm | |
| Các đặc điểm: | Hình thức yếu tố | Chiếc hình chữ nhật phẳng | Định hướng | Loại cảnh quan |
| Tỷ lệ khía cạnh | 15:10 (H:V) | Phong cách hình | Mỏng (PCBA cong, T≤3.0mm) | |
| Hố & Kẹp: | Không có | |||
| Các đặc điểm khác: | Trọng lượng | 200g (tối đa.) | Bề mặt | Lớp phủ chống chói, Lớp phủ cứng (3H) |
| Thông tin cơ bản: | Độ sáng | 400 cd/m2 (Typ.) | Tỷ lệ tương phản | 15001 (Typ.) (Transmissive) |
|---|---|---|---|---|
| góc nhìn | 85/85/85/85 (loại) ((CR≥10) | Chế độ quang học | ADS, thường là màu đen, truyền | |
| Hướng nhìn | Đối xứng | Thời gian phản ứng | 30 (Typ.) ((Tr+Td) (ms) | |
| Hiệu suất màu: | Chromaticity | Wx:0.313;; Wy:0.329 | Số màu | 16.7M (8-bit) |
| Nhiệt độ màu | 6485K | Sự đồng nhất màu trắng | 1.25/1.60 (tối đa) | |
| 1931 Color Gamut: | Tỷ lệ NTSC | 71% | sRGB | 100% bảo hiểm |
| Adobe RGB | 74% | DCI-P3 | 74% | |
| Rec.2020 | 53% phủ sóng | Nhận xét | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Tính năng đèn nền: | Hình dạng đèn | 6 dây | Loại đèn | WLED | Thời gian sống | 15K ((Min.) (Hour) |
|---|---|---|---|---|---|---|
| Thay thế | - | Số tiền | 9S6P | Vị trí | Loại đèn cạnh (phía dưới) | |
| Tính năng giao diện: | Loại | Bao gồm trong giao diện tín hiệu | Vị trí | - | Máy điều khiển đèn | Với trình điều khiển LED |
| Người lái xe điện: | Điện áp đầu vào | 5.0/12.0/21.0V (Min./Type./Max.) | Lưu lượng hiện tại | - | ||
| Tiêu thụ | 2.8W (tối đa) | |||||
| Hệ thống tín hiệu: | eDP (4 làn đường), eDP1.4b, HBR1 (2.7G / làn đường) | Điện áp logic | - | |||
|---|---|---|---|---|---|---|
| Điện tín hiệu: | Điện áp đầu vào | 3.0V (Typ.) | Lưu lượng hiện tại | 181.8mA (tối đa) | ||
| Tiêu thụ | 0.6W (tối đa) | |||||
| Tính năng giao diện: | Loại | Bộ kết nối | Vị trí | |||
| Chi tiết kết nối: | Thương hiệu | Mô hình | Pin Pitch | Đinh | Số tiền | Cấu hình |
| STM | MSAK24025P40G | 0.5 mm | 40 chân | 1 chiếc | ||

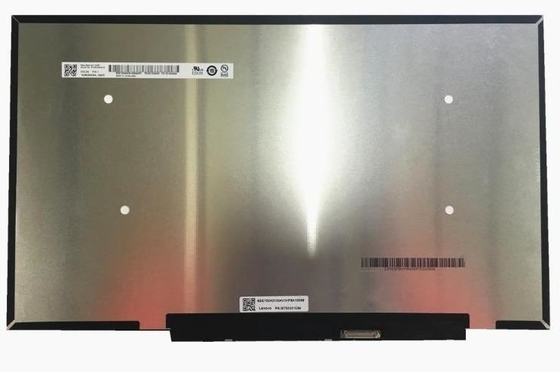

có các pixel được sắp xếp trong sọc dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động 284.933 ((W) × 189.955 ((H) mm, kích thước phác thảo là 289.93 ((W) × 200.91 ((H) × 3.8 ((D) mm,với xử lý bề mặt của Antiglare, lớp phủ cứng (3H), trọng lượng ròng 200g (Max.), hình dạng kiểu Slim (PCBA Bent, T≤3.0mm).NE135GXM-N61 có thể cung cấp 400 cd / m2 hiển thị độ sáng 15001:1 tỷ lệ tương phản truyền, 85/85/85/85 (Typ.) ((CR≥10) (L / R / U / D) góc nhìn, hướng nhìn tốt nhất trên Symmetry, và thời gian phản ứng là 30 (Typ.) ((Tr + Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định với một tín hiệu tỷ lệ màu xám 8-bit cho mỗi chấm, do đó trình bày một bảng màu 16,7M, cũng với hiệu suất gam màu 100% (sRGB).Sản phẩm này áp dụng 9S6P WLED như nó là hệ thống chiếu sáng hậu mà được đặt như loại ánh sáng Edge (bên dưới) và có một thời gian hoạt động của 15K giờNE135GXM-N61 sử dụng eDP (4 Lanes) như là hệ thống đầu vào tín hiệu, được kết nối bởi 40 chân kết nối với điện áp cung cấp 3.0V (Typ.).
